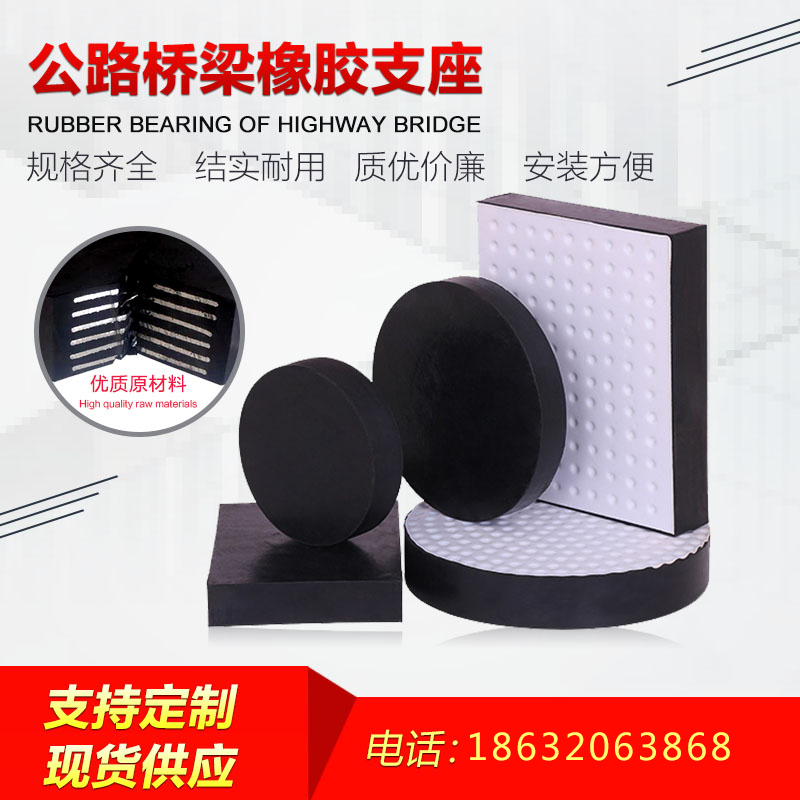

四氟乙烯滑板橡胶支座又称为“四氟滑板式支座(GJZF4、GYZF4系列)”，它就是在板式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板。本产品除具有GYZ系列橡胶支座的所有功能外，由于采用了聚四氟乙烯滑板使梁底不锈钢板之间的摩擦系数变得很低，可以使桥梁上部构造的水平位移，不受桥梁支座本身剪切变形量的限制，能满足一些桥梁的大位移量需要。该产品除具有球冠支座的功能外，还特别适用大位移量的桥梁。本产品1996年经衡水市技术监督局检验合格并投入生产，近年来被广泛用于本工厂，矿山，机械，电子，机械设备，厨房设备。
四氟乙烯滑板式橡胶支座的产品特点
四氟板式橡胶支座的产品特点具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。四氟橡胶支座的构造：在普通板式橡胶支座的表面粘贴一层聚四氟乙烯板，就构成了聚四氟乙烯橡式板胶支座，简称四氟板橡胶支座，其抗压和转动性能与普通板式橡胶支座基本相同，当然在桥梁施工实际应用时，四氟橡胶支座的整体构造并非如此简单。普通板式橡胶支座是通过支座的剪切变形来实现梁的水平位移，这种剪切变形是有一定的限值，普通板式橡胶支座不能满足位移量较大的要求。这种产品与普通板式橡胶支座不同的是：聚四氟乙烯板式橡胶支座不是通过支座的剪切变形来实现梁的水平位移，它主要通过梁底不锈钢板与摩擦系数很小的四氟板来回滑动，实现梁的水平位移，四氟板式胶支座可以适应较大跨径及多孔连续梁桥的伸缩位移。
四氟板式橡胶支座荷载等级分为100KN-10000KN
四氟乙烯滑板板式橡胶支座规格
1、按交通部JT\T4-93规格系列。 2、表面贴复的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。3、特殊规格可由用户提出协商生产。 4、梁底钢板和不锈钢板可配套供应。
橡胶支座型号及适用气温
1、氯丁胶型：+60℃～25℃2、天然胶型：+60℃～--40℃ 3、三元乙丙胶型：+60℃～-45℃


我公司生产的四氟板式橡胶支座的具有构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁界颇受欢迎,被广泛使用。四氟板式橡胶支座使用范围 a.作活动支谇使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。 b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。 F4橡胶支座荷载等级分为100KN-10000KN 橡胶支座规格 1、按交通部JT\T4-93规格系列。 2、表面贴复的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。 3、特殊规格可由用户提出协商生产。 4、梁底钢板和不锈钢板可配套供应。 橡胶支座型号及适用气温 1、氯丁胶型：+60℃～25℃ 2、天然胶型：+60℃～--40℃ 3、三元乙丙胶型：+60℃～-45℃
四氟板式橡胶支座使用范围
a.作活动支谇使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。 b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。四氟板式橡胶支座的整体构造由梁底钢板、不锈钢板、四氟板式橡胶支座与支座垫石等组成。
四氟橡胶支座安装技术要求
⑴支座应按设计支承中心准确就位，梁底上钢板与四氟橡胶支座上下面全部密贴，同一片梁端两个四氟橡胶支座应置于同一平面上，以避免出现四氟橡胶支座偏心受压，不均匀支承及个别脱空的现象。
⑵在四氟橡胶支座上加盖不锈钢板（厚度为3mm）和上钢板（厚度为18mm），上钢板的下平面采用机械加工成倒槽形。将不锈钢板卡进去，使其与上钢板联成一整体，落梁之前在上钢板的上平面涂一层较厚的环氧树脂与梁底间粘结
⑶在支座四氟板的凹坑内，安装时应充满不会挥发的“295”硅脂作润滑剂，以降低摩擦系数⑷与四氟板面接触的不锈钢板不允许有损伤、拉毛现象，以免增大摩擦系数损坏四氟板。
⑸上钢板组合，除不锈钢板和上钢板上平面不涂锈漆外，其余部位全部刷防锈油漆。⑹四氟橡胶支座与不锈钢板的相对位置视安装时的温度而定，本桥设计移动量为4-6cm。
